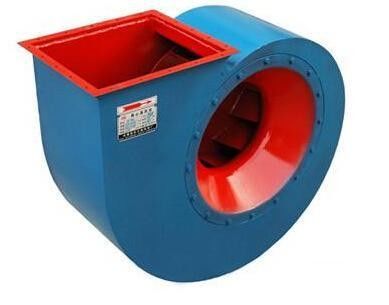

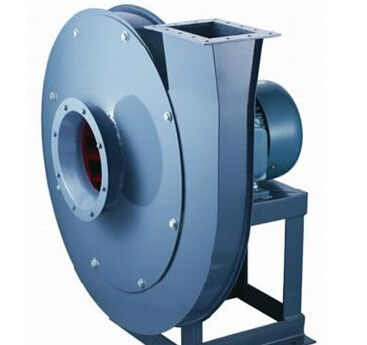

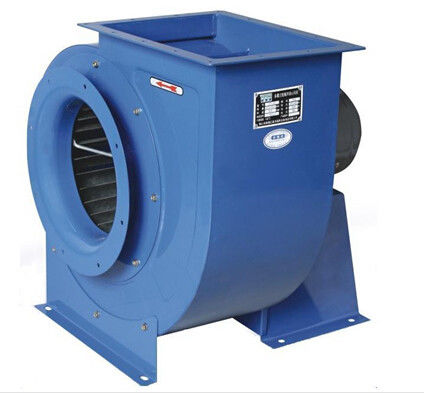

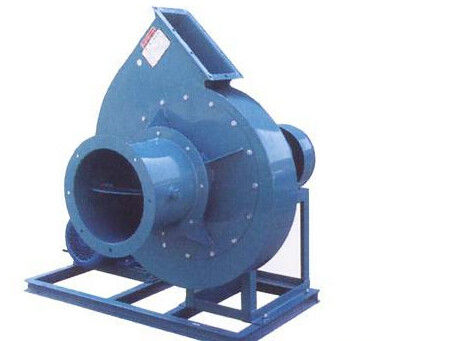

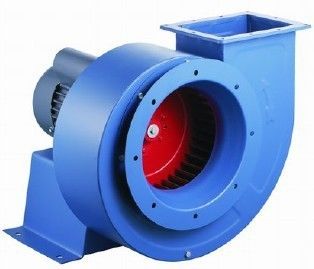

Centrifuge fan voor ventilatie uitlaat rotor voorwaarts naar achteren gebogen centrifuge fan impeller
1. Toepassingen
* Ventilatie
Gedwongen ventilatie, mijn ventilatie, materialen ventilatie en drogen.
* Koeling en warmteafvoer
Gedwongen koeling en warmteafvoer, koeling van de koeler van de cementproductielijn, koeling en warmteafvoer van industriële apparatuur.
* Luchtzuivering en behandeling van industriële afvalgassen, luchtfiltratiesysteem, ontzwaveling van rookgassen, ontnitrificatie van rookgassen.
* Luchtvoorziening en uitlaat van ketels (koolketel, biomassa ketel, afvalverbrandingsinstallatie, CFB ketel, Stoker voedingsketel...).
* Industriële ketel blaaslucht, industriële ketel inducerende lucht, industriële ketel primaire lucht, industriële ketel secundaire lucht.
* Ontzwaveling van afvalgassen van industriële ketels, ontnitrificatie van rookgassen van industriële ketels.
* industriële ovens
Materialenlevering van Cement-rotatieovens, Lime-rotatieovens, Nickel-ijzer-rotatieovens, Clay-sand-rotatieovens en andere verschillende verkalkingsovens.
De vuilnisverbrandingsinstallatie blaast lucht, de vuilnisverbrandingsinstallatie induceert lucht.
Ventilatie van cementfabrieken, steenkoolfabrieken en andere grote molensystemen.
* Energie en energie
Thermische energiecentrales, afvalverbrandingscentrales, biomassa-energiecentrales, industriële warmteherstelinstallaties.
* Metalen smelten
Blowing air of mineral powder sintering ((Sintermachine), Smeltoven en gietoven, Verbranding van hoogoven, Hoogoven koleninspuiting, Kolengasboost en -transport.
* Levering van gas en materialen
Algemene luchtlevering, Hoogtemperatuurluchtlevering, Brandbare gaslevering, Corrosieve gaslevering, Gas gemengd met onzuiverheid.
Levering van steenkoolpoeder, deeltjesmateriaal/poedermateriaal/fragmentmateriaal/vezelmateriaal.
2. Kenmerken
* Kan een hogere ontladingsdruk uitvoeren en werkt bij hoge gemiddelde temperatuur, toepasbaar op alle industriële omstandigheden die hoge druk en hoge temperatuur gas moeten vervoeren.
* Kan het ventilatorvolume en -druk flexibel aanpassen bij het draaien door middel van een luchtdemper.
* In het geval van het gebruik van systeem basis, zo gemakkelijk te installeren, geen behoefte aan professionele leiding.
* Een hogere transmissie-efficiëntie dan de riemen, een veel lager energieverlies van het ventilator systeem.
* Flexible aansluiting voor motoras en transmissieas, geen behoefte aan spanning of vervanging van de riem, weinig onderhoudswerk.
* Koelmethode van het lager, kiezen voor een goedkope waterkoelmethode of een koelmethode met een goede warmteverspreiding van de olie, afhankelijk van de gastemperatuur en de bedrijfsomstandigheden.Of het installeren van BOX COOL voor zeer hoge temperatuur medium voorwaarde om de ventilator systeem werking volledig betrouwbaar te beschermen.
* Voor het materiaal van de roer en hoofdas kiezen wij voor koolstofstaal met hoge sterkte, laag gelegeerd staal, hoogtemperatuurbestendige gelegeerd staal,Hoogtemperatuurbestendige hoogsterkte legeringsstaal volgens verschillende gemiddelde temperatuur en loopsnelheid, zodat de wervelkolom en de hoofdschacht bij hoge temperatuur een betrouwbare sterkte behouden.
* Kan voldoen aan verschillende stofbelasting condities die lage stofbelasting tot een goede stofbelasting, de oppervlakte hardheid van de drempel kan bereiken tot HRC60 ~ 70 na speciale verwerking,Verlenging van de levensduur van de roer.
* Bij gebruik van vloeibare smeerolie is het niet nodig om de behuizing van het lager te openen bij het vervangen of vullen van de smeerolie.Gemakkelijk de kwaliteit en de voorraad van de smeerolie te observeren door middel van het inspectievenster op het draaghouer.
* Bearing behuizing reserves installatie plaats voor temperatuur en trillingen sensoren, kan gemakkelijk van ventilator draaiende monitoren apparaat te installeren.
* Lagerbehuizing met mechanische afdichting van het labyrinttype, uniek ontwerp van de binnenkant, ontstekingsluik aan de bovenkant, kommissie bekleed met afdichtingsvet,volledig elimineren van olielekken in de behuizing.
* Het selecteren van een efficiënte energiebesparende motor van de toonaangevende Chinese motorfabrikant ((of klant vereist), betrouwbare kwaliteit, laag energieverbruik.
* De motorbelasting kan automatisch worden verlaagd wanneer de luchtstroomweerstand toeneemt, om te voorkomen dat de motor kapot gaat.
* Aanpassing van het ontwerp aan de prestatievereisten van de klant en optimalisatie door CFD-technologie, lager energieverbruik dan dezelfde ventilatoren.
* De productie van koolstofstaal van hoge kwaliteit of roestvrij staal en andere metalen volgens de eisen van de klant.
* Dichte bevestiging van de onderdelen, goede afdichting, zodat de uitgangsdruk niet wordt verlaagd.
* Verstuiver van de gloeibehandeling, waardoor de interne spanning bij het lassen volledig wordt uitgeschakeld, zodat er geen scheuringen en gebreken in het uiterlijk van de rol voorkomen.
3. Structuur
* Type stuwkracht: voorblad
* Rijmodus: koppeling aandrijflijn
* Systeemtype: enkel inlaattype, overhangtype.
* Koeltype: Koeling met circulerend water/koeling met olie met gedwongen circulatie.
* Smeermethoden voor lagers: smeermethode in oliebad/smeermethode in oliecirculatie
* Basiscomponenten:
Motor, aandrijver, aandrijfkegel (luchtinlaat), behuizing, demper, hoofdas,
Lageren, Lagering behuizing, Pin koppeling, Foundation bolt.
* Optioneel onderdeel:
Systeem basis frame, beschermende screening, Silencer, Inlet & Outlet leiding compensator,
Inlaat- en uitlaatflens, demper, elektrische actuator, schokisolateur, diafragmacouplage, vloeistofcouplage,
Motor regen dekking, Temperatuur sensor, Vibratie sensor, Soft Starter, Inverter, speciale elektrische motor,
System monitoring Instrument, glijmiddel systeem, Overhead glijmiddel tank...
Productpatroon
rotorwegen
Het kan worden onderverdeeld in de levo-rotatie (LG) en de dextrogyrotatie.De rotatie van de roer in de richting van de klok wordt de dextroratatie-luchtblazer genoemdDe riemrol kan de bochten bedienen en is dus niet beperkt door de richting.
4. Prestaties
De volgende gegevens zijn slechts een deel van de prestaties van ons product.
Als u de gegevens die u nodig heeft niet kunt vinden, stuur ons dan uw prestatievereisten.
Wij zullen u een op maat gemaakte ontwerpservice bieden.
| - Nee, dat is niet waar. | Rotatiesnelheid
(r/min) | Totale druk
(Pa) | Luchtcapaciteit
(m3/h) | Kracht
(kW) |
| 4A | 2900 | 3253 tot en met 3597 | 824 tot en met 1704 | 2.2~3 |
| 4.5A | 2900 | 4112 tot en met 4603 | 1174 tot en met 2504 | Vier tot vijf.5 |
| 5A | 2900 | 5080 tot en met 5697 | 1610~3488 | 7.5~11 |
| 5.6A | 2900 | 6400 tot en met 7182 | 2262 tot en met 4901 | 11 tot 15 |
| 6.3A | 2900 | 8148 tot en met 9149 | 3220 tot en met 6978 | 18.5 ~ 30 |
| 7.1A | 2900 | 10426 tot en met 11717 | 4610 tot en met 9988 | 37 tot 55 |
| 8D | 1450 tot 2900 | 3231 tot en met 15034 | 3297 tot en met 14287 | 7.5~110 |
| 9D | 1450 | 4101 tot en met 4597 | 4695 tot en met 10717 | 15 tot 22 |
| 10D | 1450 | 4958 tot en met 5840 | 6440 tot en met 15455 | 30 tot 37 |
| 11.2D | 960 tot en met 1450 | 2705 tot en met 7364 | 5990 tot en met 21713 | 15 tot 75 |
| 12.5D | 960 tot en met 1450 | 3975 tot en met 9229 | 8327 tot en met 30186 | 22 tot 110 |
| 14D | 960 tot en met 1450 | 4249 tot en met 11668 | 11699 tot en met 42409 | 37 tot 220 |
| 16D | 960 tot en met 1450 | 5575 tot en met 15425 | 17463 tot en met 63305 | 75 tot en met 315 |
